新型波纹管隔膜泵结构及工作原理

新型波纹管隔膜泵结构及工作原理

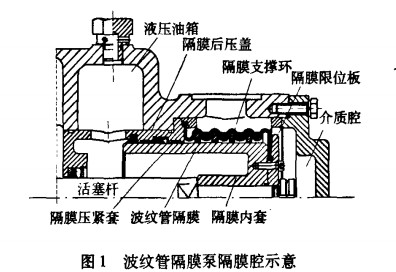

图1是一种新型波纹管隔膜泵隔膜腔结构示意。
它有波纹管隔膜一端通过隔膜后压盖和隔膜压紧套固定，另一端由隔膜限位板和隔膜内套固定。活塞杆在行程范围内做往复运动时波纹管隔膜随往复运动伸长、压缩，使泵介质腔内容积周期性改变，在进出口单向阀作用下，完成介质的吸入与排出。
由图1可见，波纹管隔膜同样起到了将输送介质和驱动介质完全隔开的作用，也具有绝对不泄漏的特点。这种新型的波纹管隔膜泵还同时具备了传统隔膜泵中机械式隔膜泵和液压式隔膜泵两种泵的特点，当泵的工作压力较高时，在波纹管隔膜与隔膜内套、隔膜后压盖之间的腔体内可充入液压油，使波纹管隔膜在工作过程中保持内外压力平衡，防止隔膜内外承受过高压差，改善其工作时受力状况。
另外，在波纹管隔膜波峰内、波谷外还设有隔膜支撑环，支撑环能有效地控制波纹管隔膜的变形，可防止因隔膜异常变形而造成隔膜局部应力过大。
